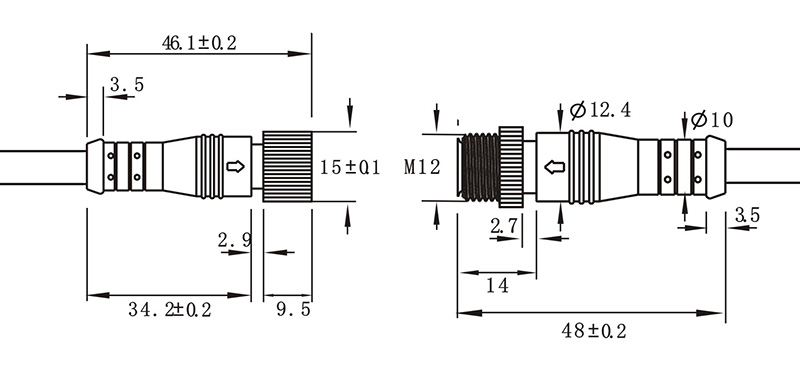

Dimension Drawing:
Specification:
Pins | 2 pin | 3 pin | 4 pin | 5 pin | 6 pin | 8 pin | 9 pin | 12 pin |
Voltage rating | 110V | 110V | 60V | 30V | 30V | 30V | 30V | 30V |
Current rating | 15A | 12A | 10A | 8A | 6A | 2.5A | 1.6A | 1.6A |
Wire gauge | <=2.0mm² | <=1.5mm² | <=1.5mm² | <=1.0mm² | <=0.75mm² | <=0.3mm² | <=0.2mm² | <=0.2mm² |
Cable OD | <=10.0mm | |||||||
Mechanical Life | 2000 mating cycles | |||||||
Operating Tempt. | -20°~+80° | |||||||
IP rating | IP 67 | |||||||
Insulation resistance | >=100mΩ | |||||||
Contact resistance | <=5mΩ | |||||||
Connector material | PBT connector, aluminium alloy screw cap | |||||||
Cable material | PVC/Rubber or others |
